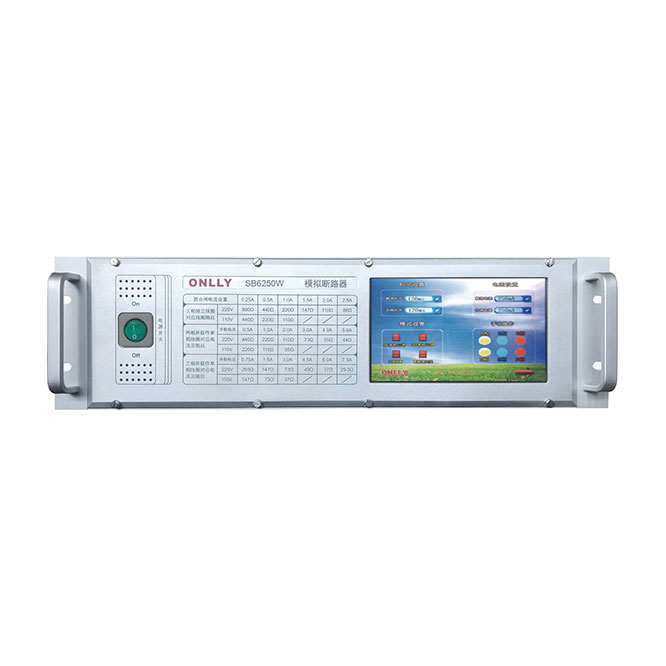

SB系列微機型高壓斷路器模擬裝置
SB系列微機型高壓斷路器模擬裝置
主要特點
●主要用于繼電保護裝置的整組試驗以及在備用電源自投裝置試驗等項目中替代真實的高壓斷路器；
●在整組試驗時模擬高壓斷路器的跳閘及合閘，以避免由于重復的整組試驗造成高壓斷路器反復分合帶來不良影響。
●儀器可選配遠程控制功能，上位機軟件通過串口（USB）、網口、WiFi等多種連接方式監控?cái)嗦菲鞣趾祥l狀態，亦可以通過網絡連接多臺裝置組成場景式模擬斷路器屏，在保護廠家和科研等部門使用該系統更顯得事半功倍。
技術參數
配置/型號 | SB6500 | SB6250 | SB3250 | SB6500W | SB6250W | SB3250W |
供電電源 | AC:220±10%V（47～63Hz） | |||||
獨立輔助直流電源 | 110V或220V，供電電流最大1A | |||||
跳合閘操作電源電壓 | 24～220V交直流 | |||||
跳、合閘線圈 | 六組 | 三組 | 六組 | 三組 | ||
斷路器位置輸出接點 | 12對 | 6對 | 12對 | 6對 | ||
跳合閘線圈電流選擇 | 范圍0.5-5A | 范圍0.25-2.5A | 范圍0.5-5A | 范圍0.25-2.5A | ||
跳閘線圈時間選擇 | 20-120ms任意設置 | |||||
合閘線圈時間選擇 | 40-600ms任意設置 | |||||
人機界面 | 10英寸高清觸摸液晶顯示屏 | 7英寸高清觸摸液晶顯示屏 | ||||
尺寸 | 便攜式機型 265mm×330mm×150mm(H×W×D) | 標準3U機型,可上屏133mm×445mm×360mm(H×W×D) | ||||
整機重量 | ＜7kg | ＜6kg | ＜8kg | ＜7kg | ||
