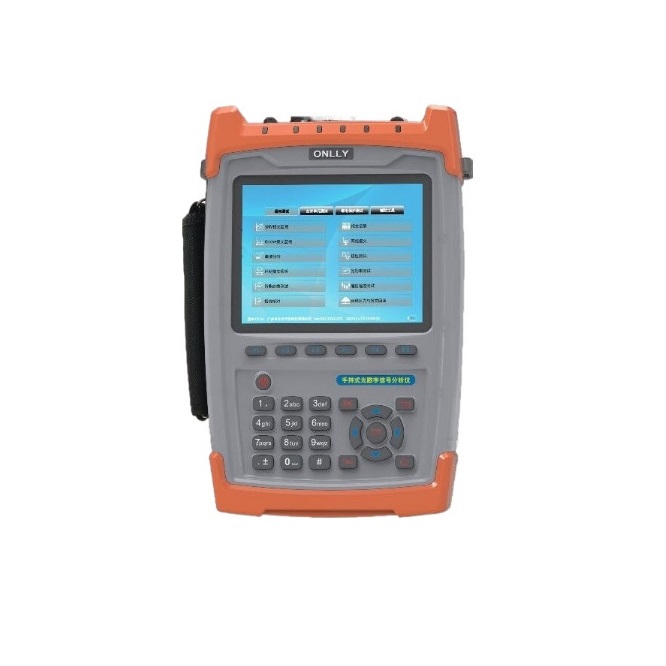

i9手持式數字分析儀
i9手持式數字分析儀
應用范圍
●作為數字化萬用表使用，監測與分析數字化變電站各種報文數據。
●作為數字化測試儀使用，可對智能變電站/數字化變電站保護、測控、合并單元、智能終端、計量等IED設備快速測試。
性能特征
●支持各種規約測試：IEC61850-9-1，IEC61850-9-2LE，國網公司IEC61850-9-2，IEC60044-8 FT3，國網公司FT3；
l具備往被試設備通訊口打1%~100%的背景流量；
l分析儀與外部時鐘同步后，在同步信號丟失情況下具備高精度守時功能；
●具有4路光網口發送接收，1路光串口接收，1路光串口發送。支持單光口收發；
l四路光網口均支持100M/1000M光網口數據收發，且100M/1000M可自適應；
●支持變電站系統配置文件（SCL，SCD，ICD，CID）導入，支持IED連接與虛端子可視化顯示，支持自動完成測試配置；
●支持網絡報文偵聽，自動與選定的SCL文件進行匹配，可通過掃描偵聽網絡報文完成測試配置；
●支持電流電壓輸出，12路電壓12路電流獨立通道映射。支持多個控制塊，支持雙AD配置。SV采樣率任意可設；
●FT3支持同步/異步模式，支持2.5M，5M，10M，20M多種速率；
●支持多組GOOSE發送和接收；
●SMV 異常報文測試功能，可模擬丟幀、失步、飛點、錯序、品質異常、錯值測試、報文抖動等；
●GOOSE 異常報文測試功能，可模擬丟幀、錯序、心跳時間異常、失步等；
●支持帶時標報文錄波；支持pcap和標準COMTRADE 格式錄波回放；
●具有IRIG-B、IEEE1588 、PPS同步對時功能；
●基于航插的 2對開入量，2對快速開出量，支持保護、智能終端的完整閉環測試，支持 5V 直流電輸出，支持遙信風暴；
●軟件測試功能豐富，能夠?qū)€路保護、母線保護、變壓器保護、發變組保護等各種微機保護裝置以及備自投等裝置進行測試。支持電流電壓、整組實驗、狀態序列、諧波、波形回放、時間測試、功率振蕩、差動實驗、遞變實驗、同期實驗等各種功能菜單；
●支持 MMS 功能，模擬 MMS 客戶端，實現壓板、定值、遙信遙測、錄波文件、報告、數據模型的可視化顯示與操作；
●支持多機同步輸出，數量不限；
●支持合并單元MU報文輸出時間均勻性監測；
●支持合并單元MU報文輸出延時監測；
●支持合并單元MU對時守時測試；
●支持GOOSE發送機制監測；
●支持GMRP組播報文的發送及監測；
●具備串接偵聽功能，可串接在兩個 IED 之間對 SMV、Goose 報文進行實時偵聽；
●具有光數字SV控制塊的極性校核功能和核相功能。
●采用嵌入式實時操作系統，低功耗，待機時間長。
●大屏幕彩色液晶顯示，按鍵操作人性化。
●l支持就地化環網功能
技術參數
供電電源 | 功耗 | <10W |
供電 | 內置鋰電池，充電電源輸入220VAC/50Hz,-20%~+20%,輸出DC 12V±10% | |
供電時間 | 連續工作8小時以上 | |
支持協議 | IEC-61850 9-1/9-2，IEC-60044-7/8 | |
光纖以太網接口 | 傳輸網絡 | 100Base-FX/1000Base-FX (100/1000M全雙工光纖網絡) |
傳輸端口 | 4對標準LC接口，可任意配置為9-1/9-2的SMV發送接收端或GOOSE發送接收端 | |
傳輸介質 | 50/125μm 或 62.5/125μm多模光纖，波長1300nm，有效傳輸距離＞1公里 | |
傳輸指示 | LED動態指示傳輸狀態 | |
FT3光纖接口 | 傳輸網絡 | 實時快速單向光纖傳輸網絡，傳輸速率最大支持20Mbps |
傳輸端口 | 2個標準ST接口，包括1個FT3的SMV報文發送端口(兼容IRIG-B,PPS發送)及1個FT3的SMV報文接收端口(兼容IRIG-B,PPS接收) | |
傳輸介質 | 62.5/125μm多模光纖，波長850nm,有效傳輸距離＞1公里 | |
傳輸指示 | LED動態指示傳輸狀態 | |
SMV 通道映射 | 24路獨立的SMV通道映射（12路電壓+12路電流） | |
SMV報文發送均勻性 | <1us | |
光功率測試 | 4路 | |
其他參數 | ||
人機界面 | 5.6寸液晶屏+鍵盤 | |
內部存儲空間 | 4G片內存儲，16G SD卡存儲 | |
debug調試接口 | micro USB 接口1個（用于出廠調試） | |
其他接口 | USB 2.0接口1個（用于軟件升級、導入SCD文件、導出報文數據等）； | |
時間同步 | 同步方式 | IRIG-B/PPS(ST光口)，IEEE-1588（PTP， LC光口） |
同步精度 | IRIG-B, <1us typ. IEEE-1588，<1us typ. | |
開入量 | 2對，可接空節點翻轉及帶電位節點（0～250V） | |
開出量 | 2對，快速開出量（反應時間<50μs） | |
工作環境參數 | 正常工作溫度：-15～65℃ 極限工作溫度：-20～75℃ 貯存及運輸：-25～80℃ 相對濕度：5% ～ 95% 大氣壓力： 60 ～ 106KPa 海 拔： <5000米 | |
整機尺寸 | 168mm×256mm×56mm(長×寬×高) | |
整機重量 | <1.8kg | |
