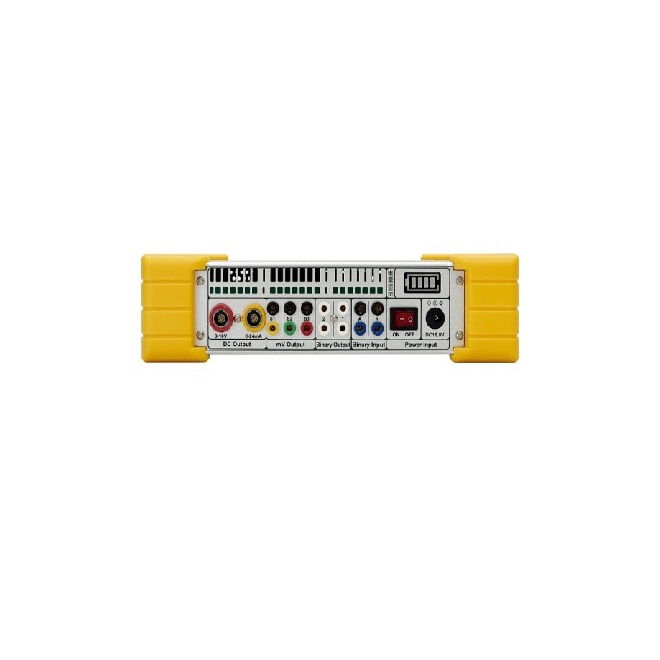

DT-1/DTW地鐵直流保護測試儀
DT-1/DTW地鐵直流保護測試儀
功能特點：
●儀器輕便小巧，便于攜帶，是外出調試人員的最新利器；
●“10英寸高清液晶觸摸屏”內嵌一體化設計，可單機獨立操作；
●采用先進的微電子、電力電子技術及其器件，具有精度高、暫態響應速度快、溫漂小、穩定性好等特點；
●適用于軌道交通直流牽引供電系統直流保護裝置動作邏輯的檢測，包括：電流速斷保護、定時限過流保護、近端保護、遠端保護、di/dt電流上升率保護、△I電流增量保護、SEPCOS-DDL保護等功能試驗。
技術參數
型號 | DT-1 | DTW |
人機界面 | 10英寸高清液晶觸摸屏 | |
供電電源 | 內置可充電鋰電池，配DC12.6V、5A 專用適配器 | |
功能測試 | 手動試驗、△I電流增量保護、dI/dt電流上升率保護、SEPCOS-DDL保護、 過流保護、電壓保護、自動重合閘保護 | |
直流小電壓信號輸出 | 輸出范圍：3×（0-300）mV 分辨率：0.01mV 準確度：0<U<100mV,±0.1mV 100<U<300mV,±0.1% | 輸出范圍：3×（0-300）mV 分辨率：0.01mV 準確度：0<U<100mV,±0.2mV 100<U<300mV,±0.2% |
直流小電流信號輸出 | 輸出范圍：3×（0-24）mA | |
分辨率：0.001mA | ||
準確度：±0.1mA | ||
直流電壓輸出（選配） | 輸出范圍：2×（0-10）V | |
分辨率：0.001V | ||
準確度：0<U<1V,±1mV；1V<U<10V,±0.1% | ||
開關量 | 兩對開入量，兩對開出量；可接空接點及帶電位接點（0～250V） | |
尺寸 | 190mm×270mm×60mm(H×W×D) | |
重量 | 3.1kg | 2.36kg |
